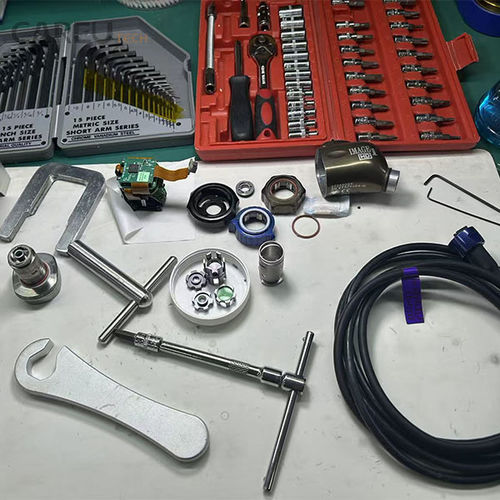

Storz 22220055 H3-Z Camera Kop Demontage Proces

Algemene ontmantelingsprocedure

De exacte stappen kunnen enigszins variëren, maar dit is de standaardprocedure voor de meeste starre endoscoopcamera's zoals de H3-Z.

Stap 1: Externe inspectie en voorbereiding

1. Controleer de kop van de camera op duidelijke externe schade.

2. Neem foto's bij elke stap.Dit is je referentie voor herassemblage.

3. Plaats de camera op uw ESD mat en bevestig uw polsband.

4. Verwijder de kop van de camera van de aansluitkabel (als het een modulair ontwerp is).

Stap 2: Verwijderen van de buitenste schil/behuizing

1. Zoek en verwijder de kleine schroeven aan de buitenkant van de camera kop.Als je deze stickers afschilft, is de garantie nietig.

2. De behuizing bestaat meestal uit twee helften van de schelp.Gebruik geen metalen gereedschappenAls ze de aluminium behuizing zullen uitgraven.

3. Zodra de schelp is gescheiden, heb je toegang tot de interne assemblage.

Stap 3: Ontkoppelen van interne onderdelen

1. U ziet nu het printplaatje (PCB), het sensorblok en de lichtgeleiderconnector.

2. Voordat u iets verwijdert, let dan op de oriëntatie en plaatsing van alle onderdelen.

3. Deze connectoren hebben vaak een kleine vergrendelingsslot die moet worden omgekeerd voordat de kabel eruit kan glijden.

4. Let op en ontkoppel alle andere bedradingsbanden.

Stap 4: Toegang tot de sensor en optica

1. De sensor is meestal geplaatst in een apart metalen blok dat is bevestigd aan het hoofd-PCB of aan de voorkant.

2. Sluit de sensorblok van de bevestiging af, dit is een cruciale stap, de sensor mag niet worden gekanteld of gedwongen.

3. De voorlens is waarschijnlijk verzegeld in het distale uiteinde van de camera kop.

Stap 5: Schoonmaken (indien van toepassing)

• Voorlens:Als de voorlens vuil is, moet u deze eerst voorzichtig schoonmaken met compressielucht.een kleine druppel lensreiniger op een microfiberdoek leggen en de lens zachtjes afvegen in een cirkelvormige beweging van het midden naar buiten.Breng nooit vloeistof rechtstreeks op de lens aan.

• Sensor: Uiterste voorzichtigheid!De sensor is kwetsbaar. Gebruik een speciale sensorreinigingsswab die is ontworpen voor zijn grootte. Breng een druppel sensorreinigingsvloeistof op de tampon aan en veeg de sensor in een enkele, gladde pass.

• Interne optica:Het is over het algemeen niet aan te raden de interne prismaconstructie te ontmantelen.
